Tegninger

Oversigt over snittegninger af KRONE Wood

Her finder du snittegninger for KRONE Wood.
Tegningerne kan downloades som DWG- eller PDF-filer og er frit tilgængelige ved projektering med KRONE vinduer.

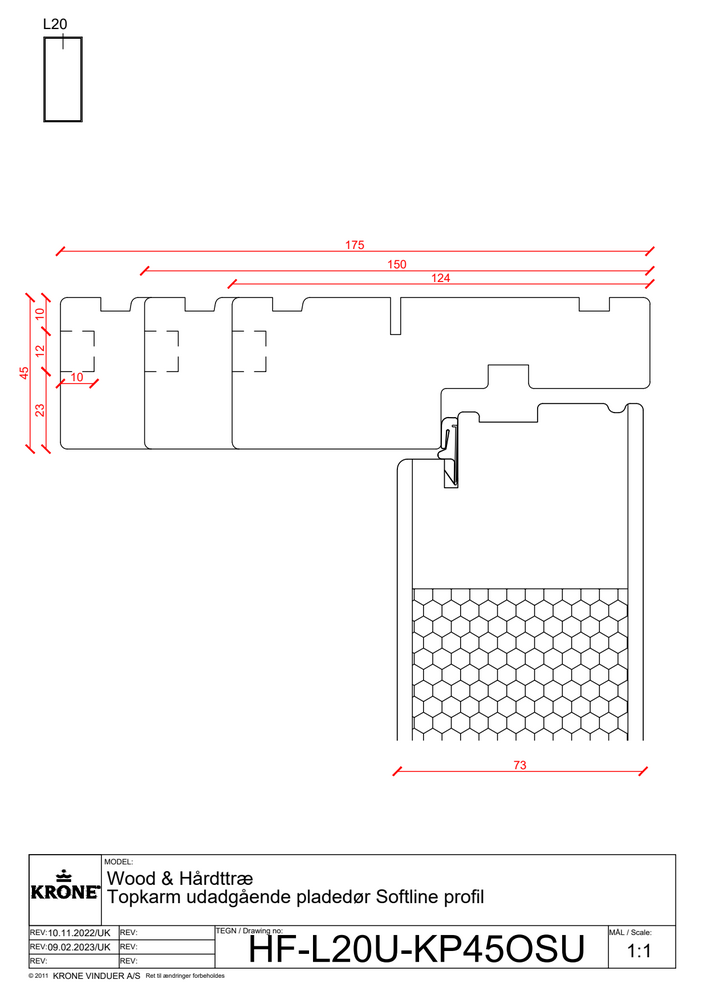

Wood & Hårdttræ – Topkarm, udadgående pladedør, Softline profil

L20

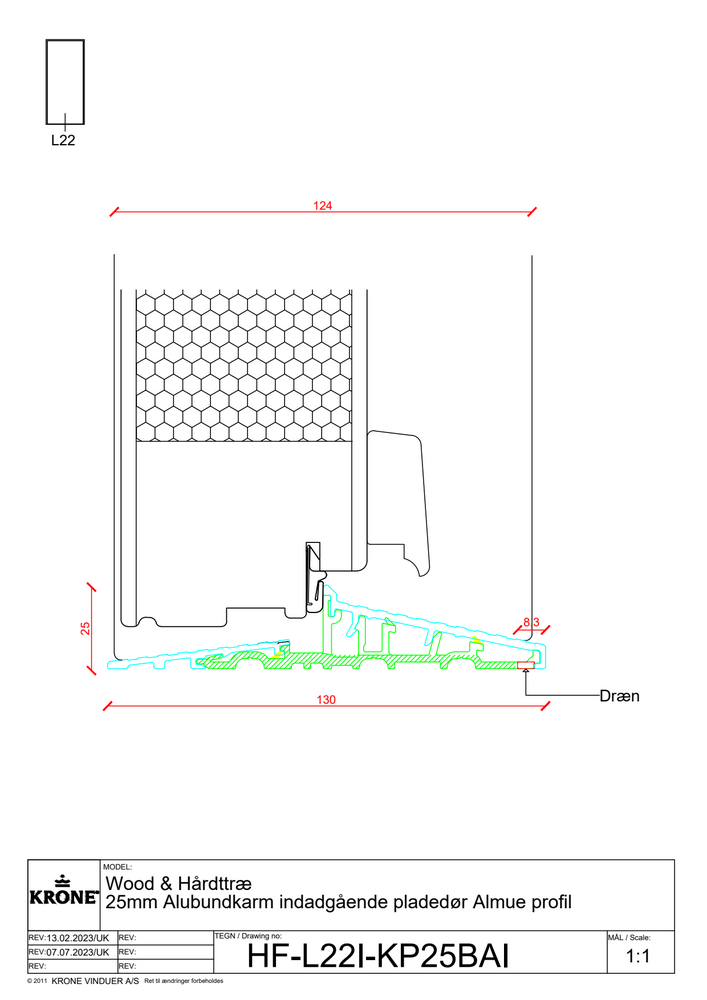

Wood & Hårdttræ – 25 mm alubundkarm, indadgående pladedør, Almue profil

L22

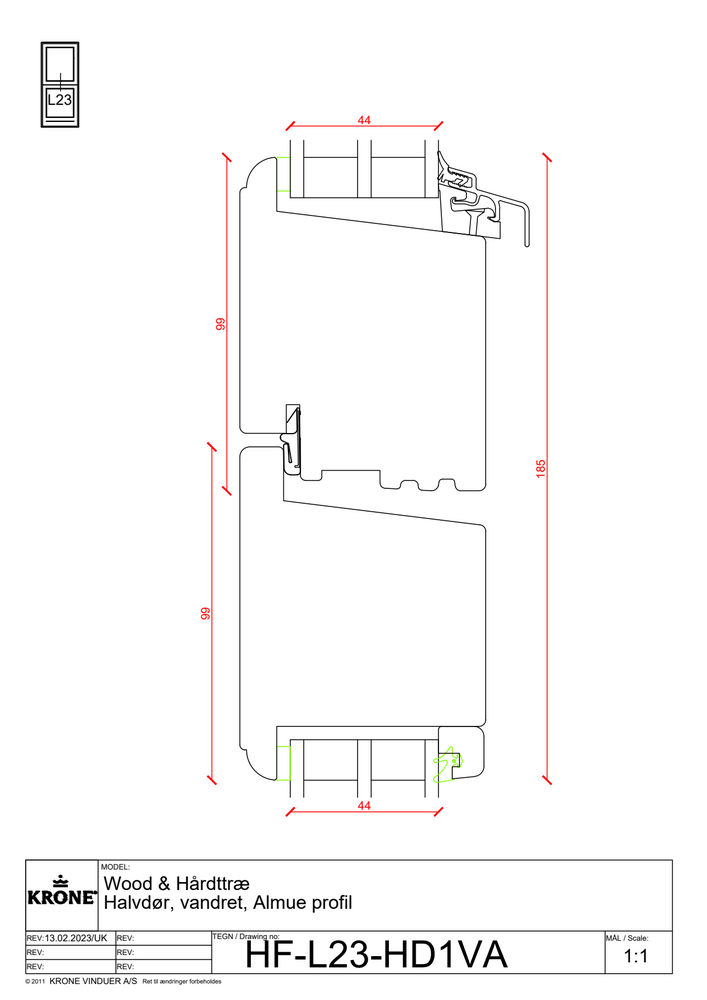

Wood & Hårdttræ – Halvdør, vandret, Almue profil

L23

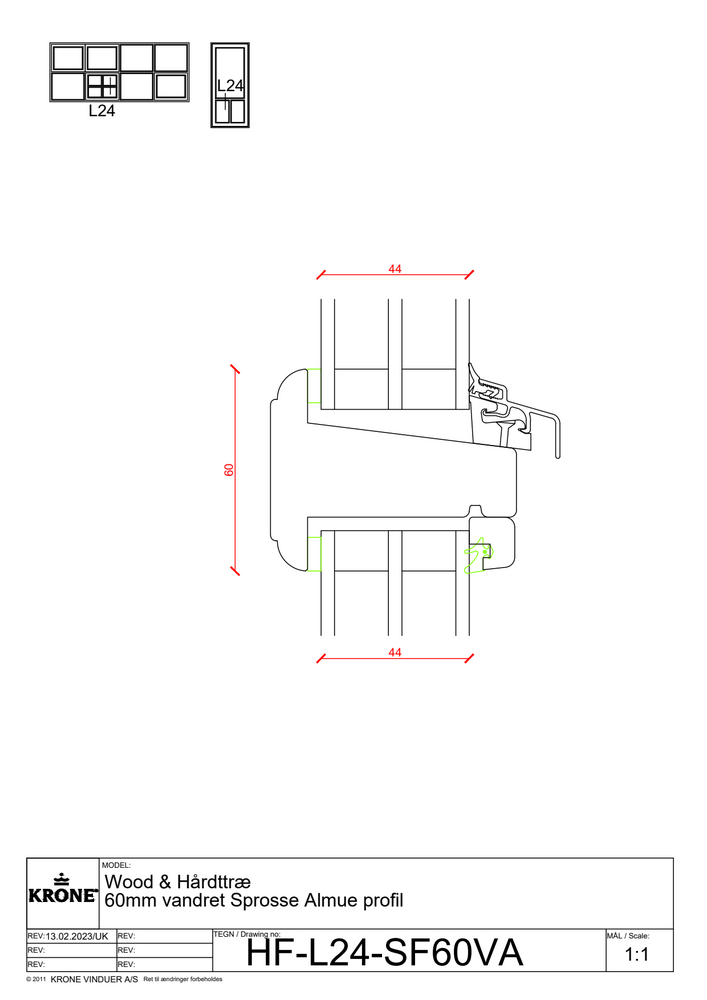

Wood & Hårdttræ – 60 mm vandret sprosse, Almue profil

L24

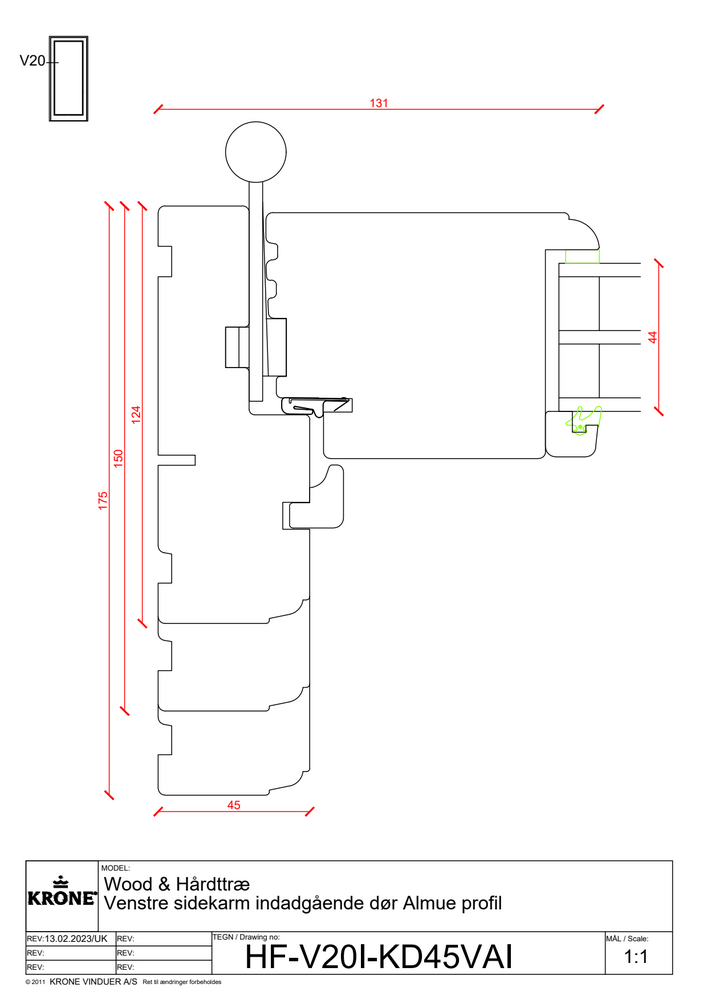

Wood & Hårdttræ – Venstre sidekarm, indadgående dør, Almue profil

V20

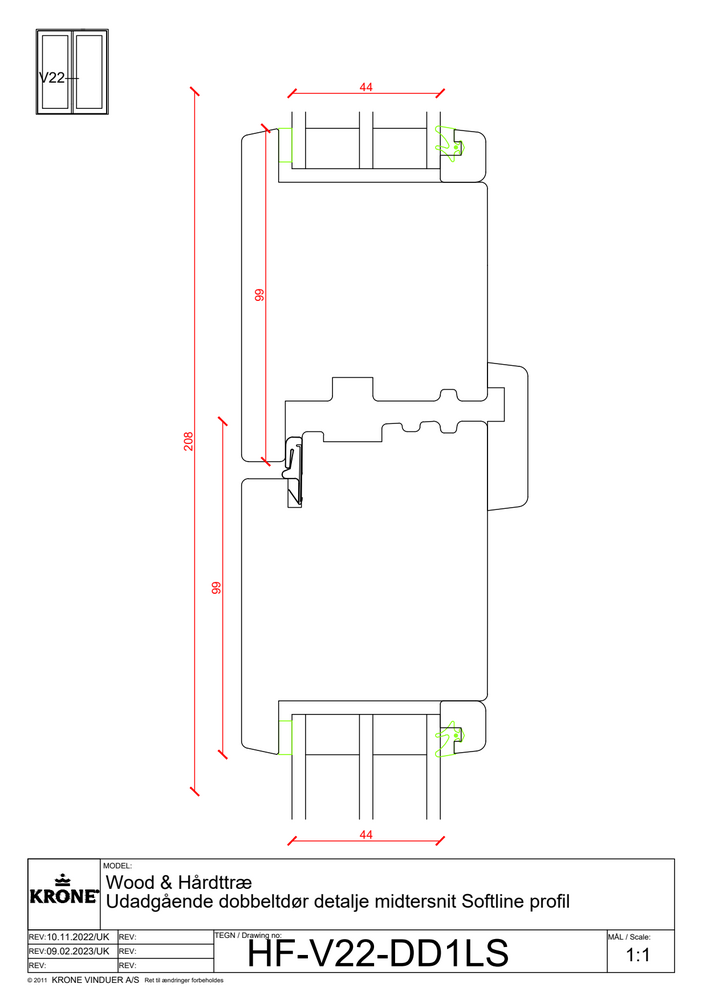

Wood & Hårdttræ – Udadgående dobbeltdør, detalje midtersnit, Softline profil

V22

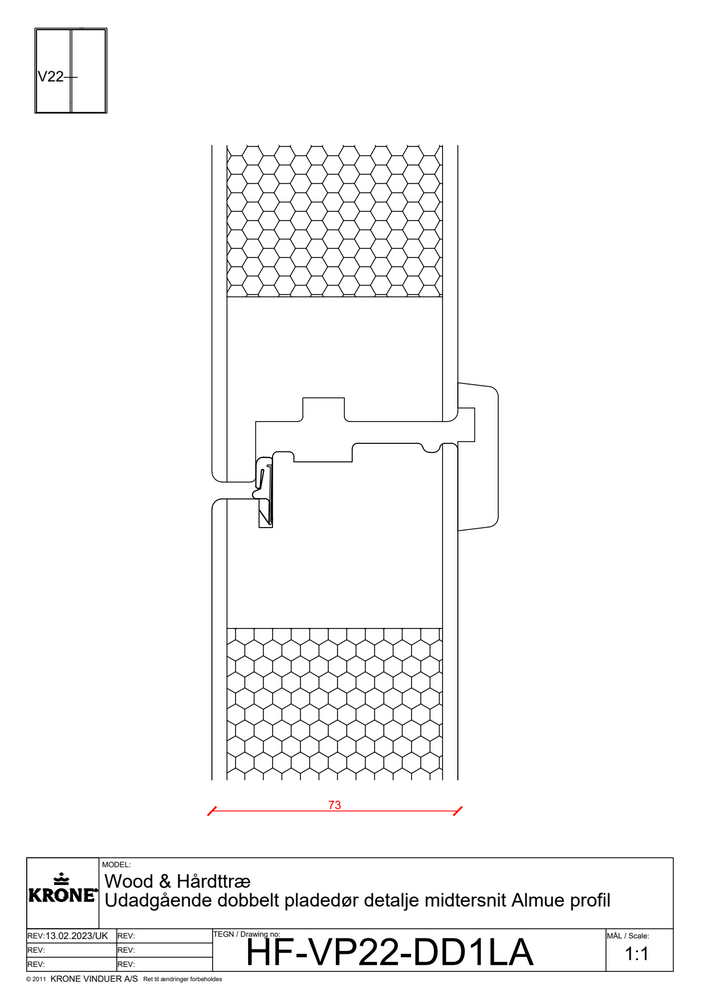

Wood & Hårdttræ – Udadgående dobbelt pladedør, detalje midtersnit, Almue profil

VP22

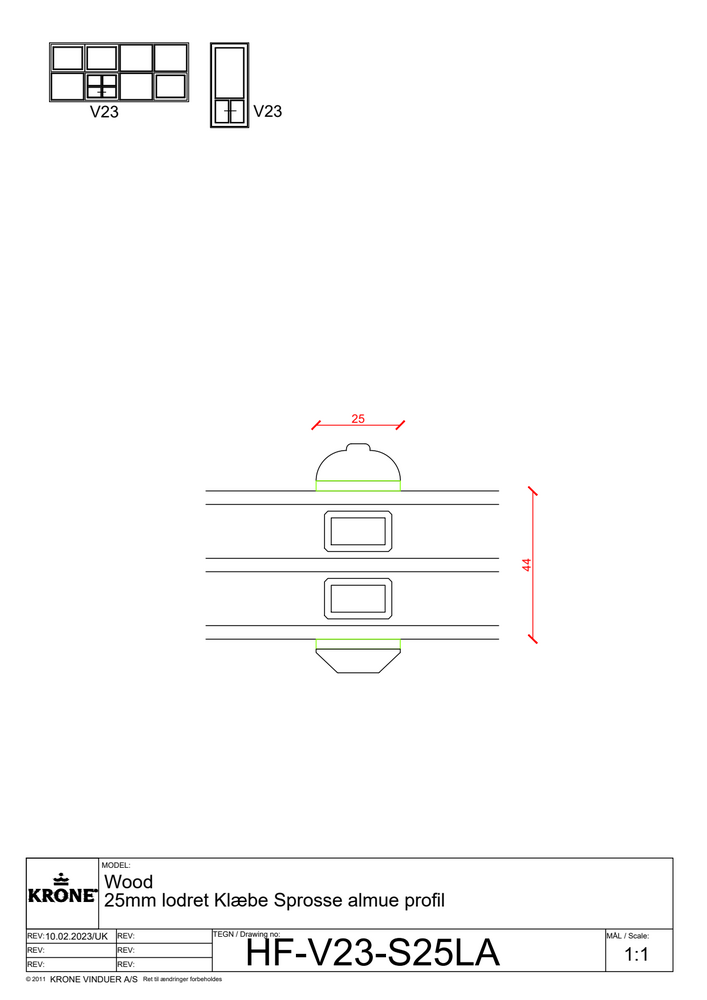

Wood – 25 mm lodret klæbesprosse, Almue profil

V23
