Tegninger

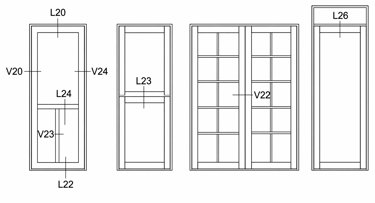

Oversigt over snittegninger af KRONE COto62

Her finder du snittegninger for KRONE COto62.
Tegningerne kan downloades som DWG- eller PDF-filer og er frit tilgængelige ved projektering med KRONE vinduer.
L20
L20

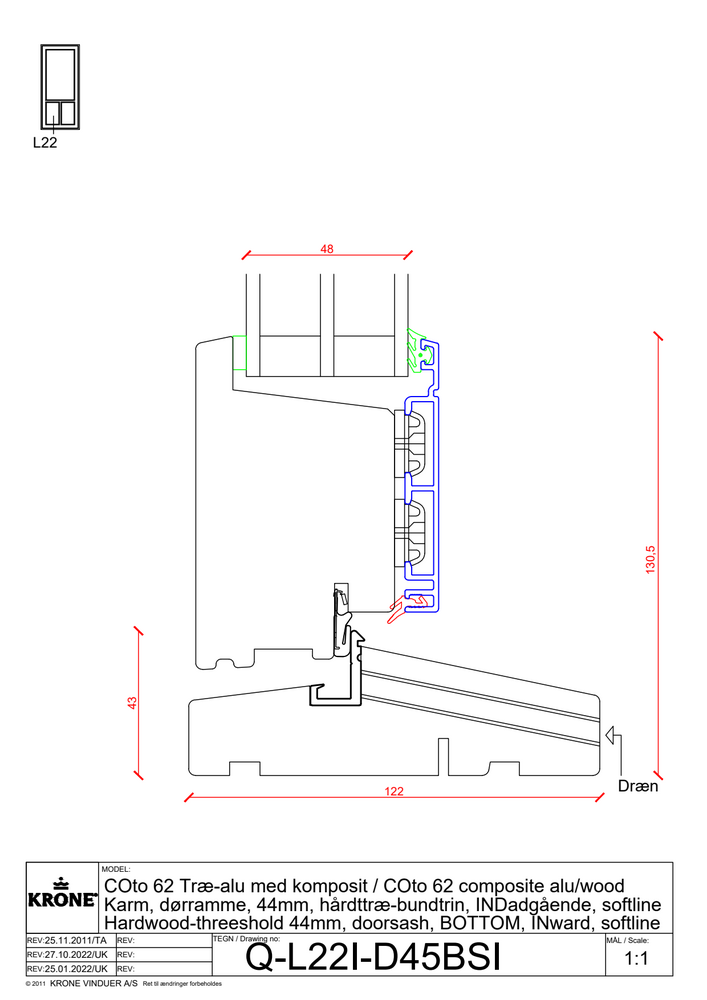

COto 62 træ/alu med komposit – Karm, dørramme, 44 mm, hårdttræsbundtrin, indadgående, Softline profil
L22

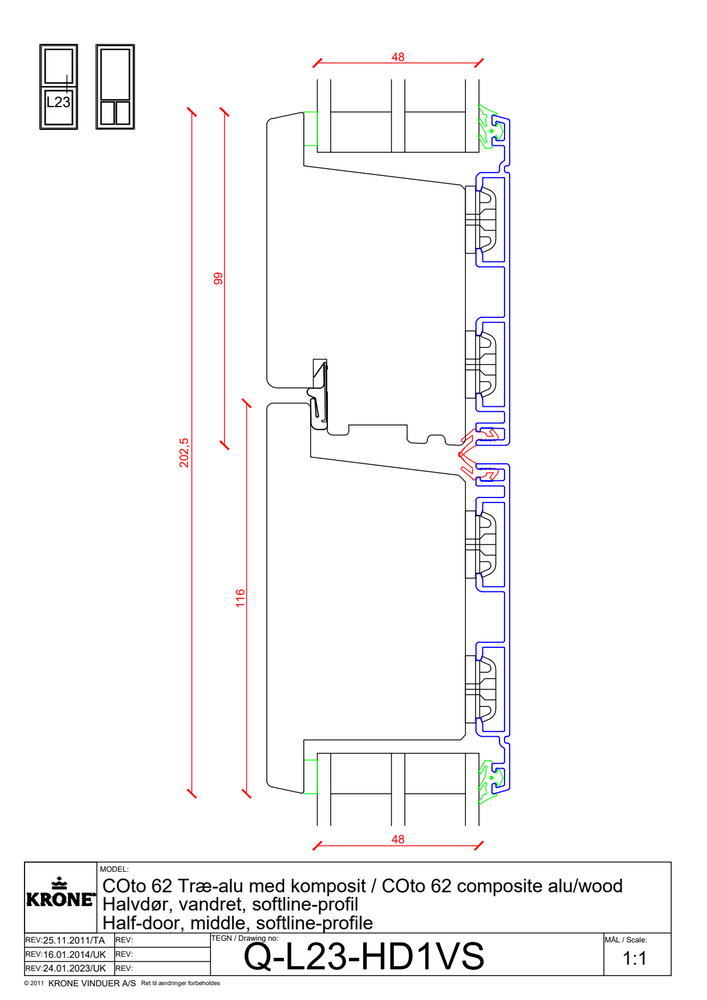

COto 62 træ/alu med komposit – Halvdør, vandret, Softline profil
L23

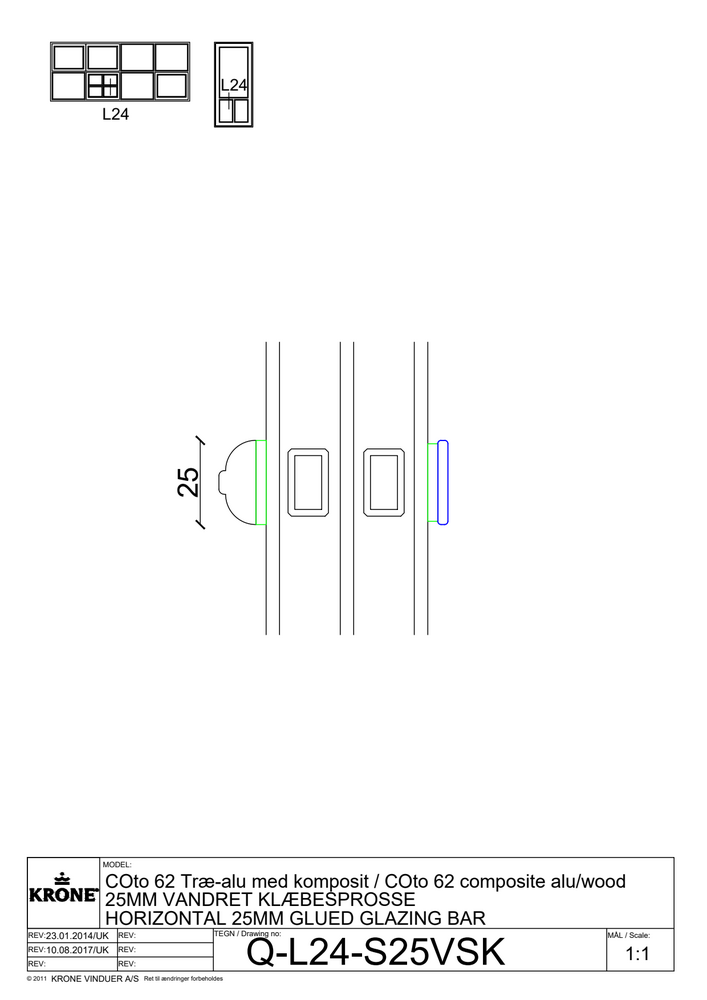

COto 62 træ/alu med komposit – 25 mm vandret klæbesprosse
L24

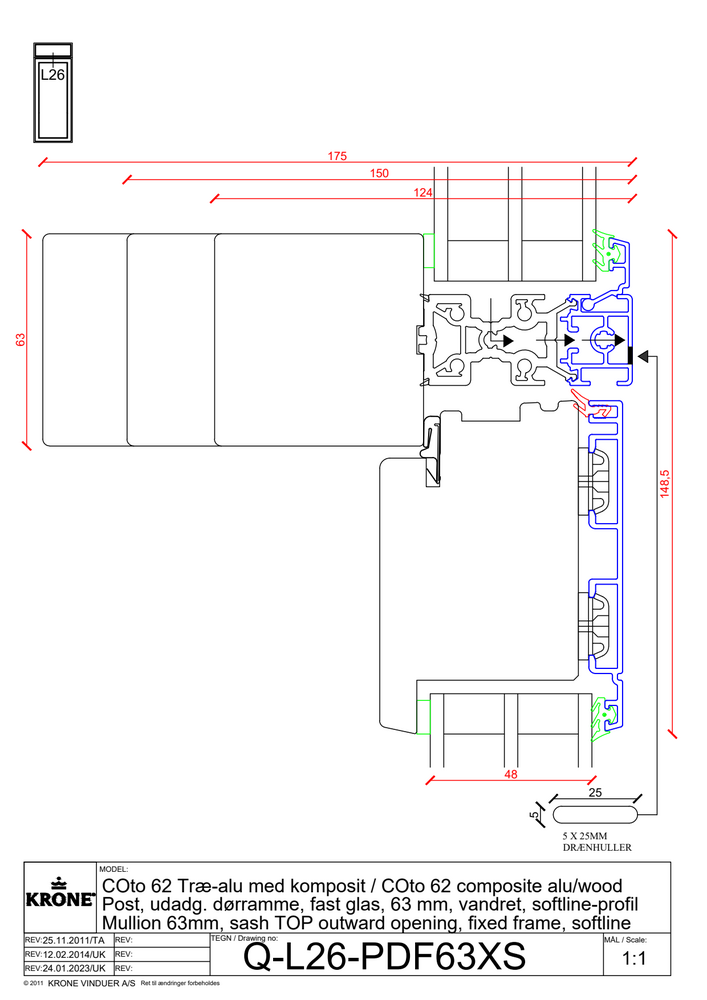

COto 62 træ/alu med komposit – Post, udadgående dørramme/fast glas, 63 mm, vandret, Softline profil
L26

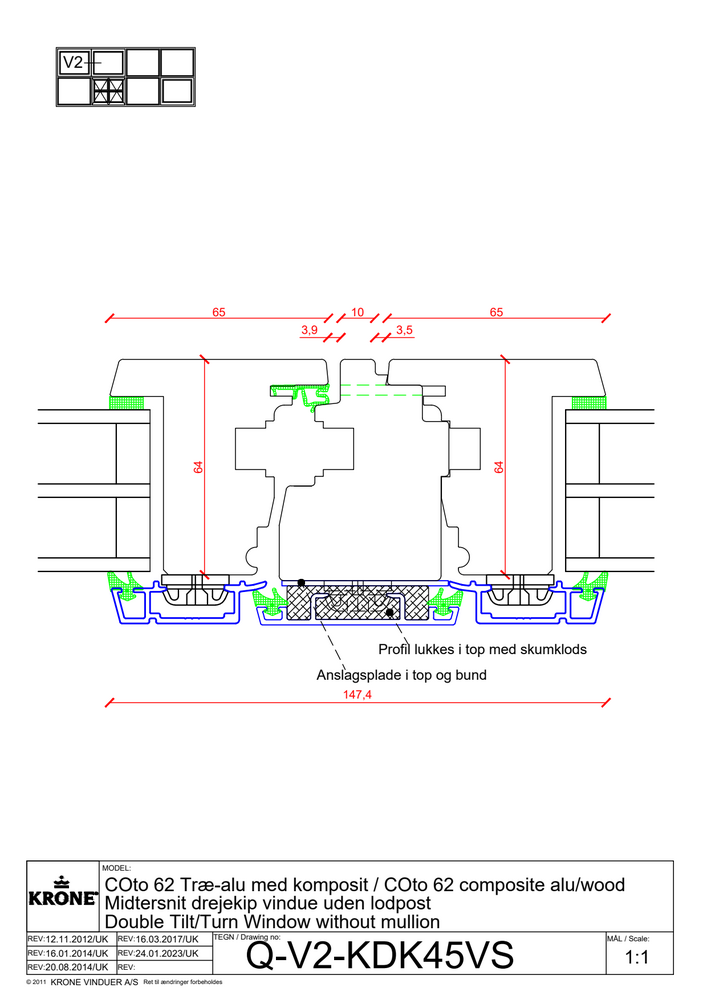

COto 62 træ/alu med komposit – Midtersnit, dreje/kip vindue uden lodpost
V2

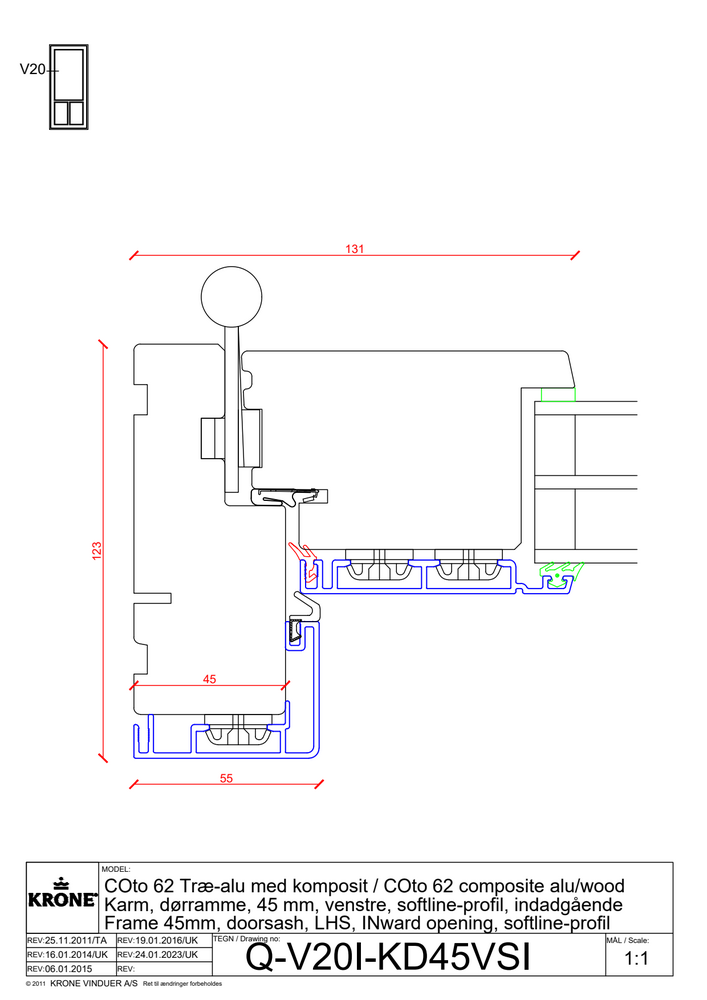

COto 62 træ/alu med komposit – Karm, dørramme, 45 mm, venstre, Softline profil, indadgående
V20

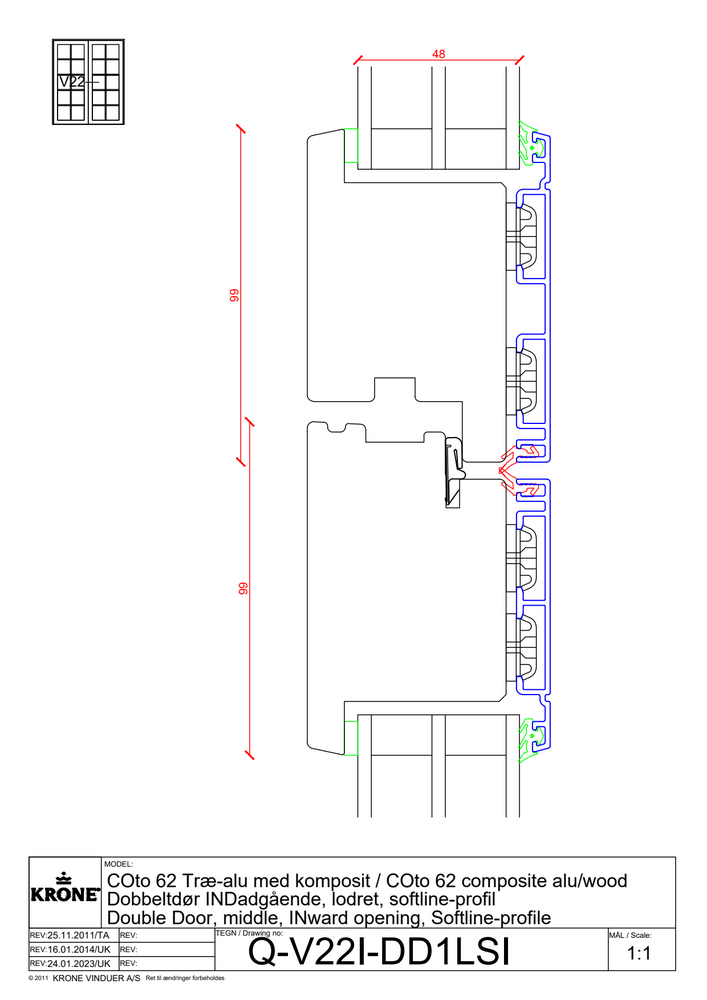

COto 62 træ/alu med komposit – Dobbeltdør, lodret, indadgående, Softline profil
V22

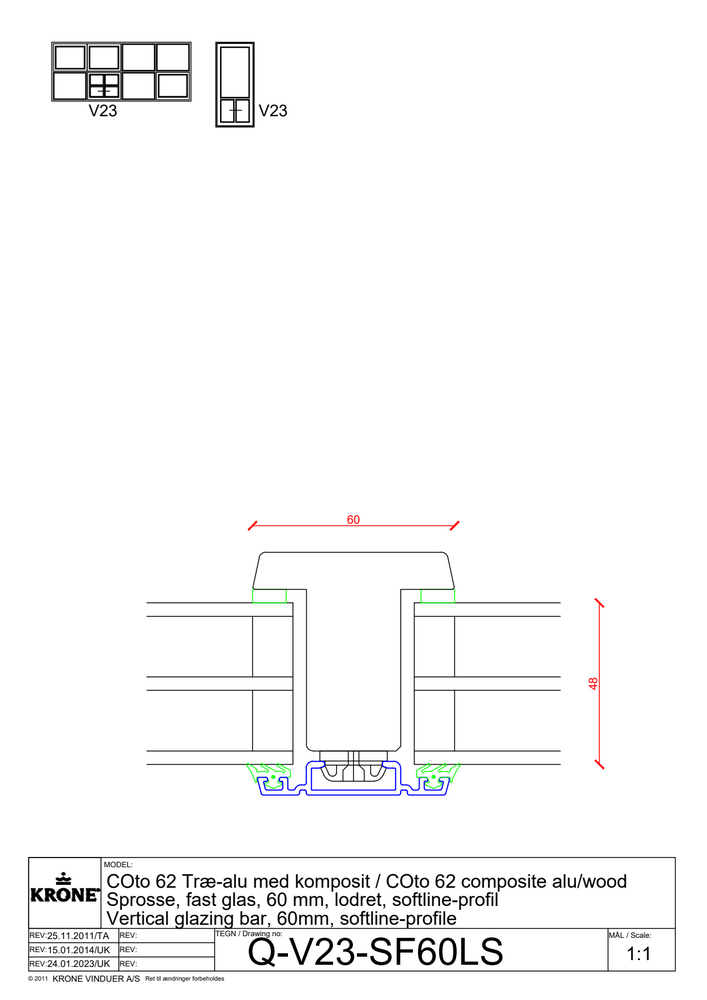

COto 62 træ/alu med komposit – Sprosse, fast glas, 60 mm, lodret, Softline profil
V23

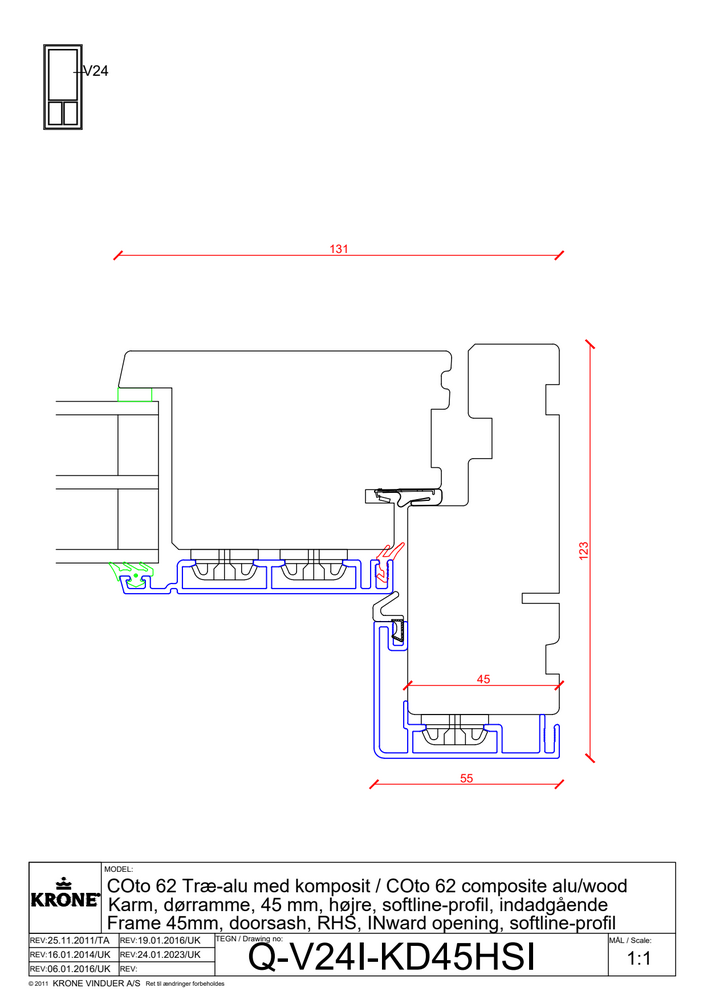

COto 62 træ/alu med komposit – Karm, dørramme, 45 mm, højre, Softline profil, indadgående
V24

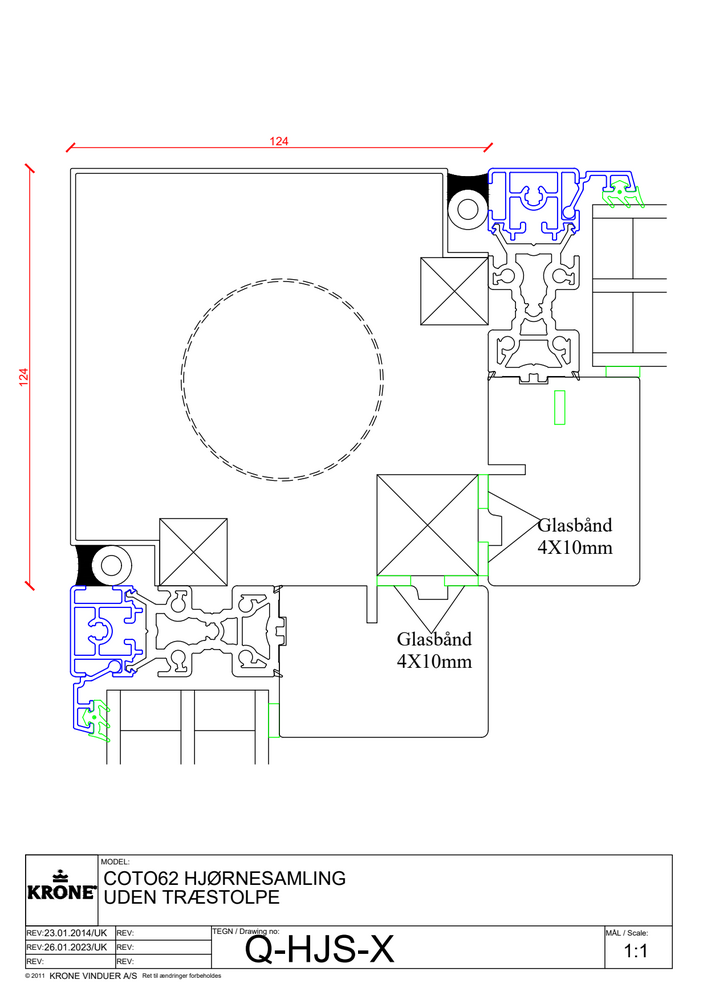

COto 62 – Hjørnesamling uden træstolpe
HJS

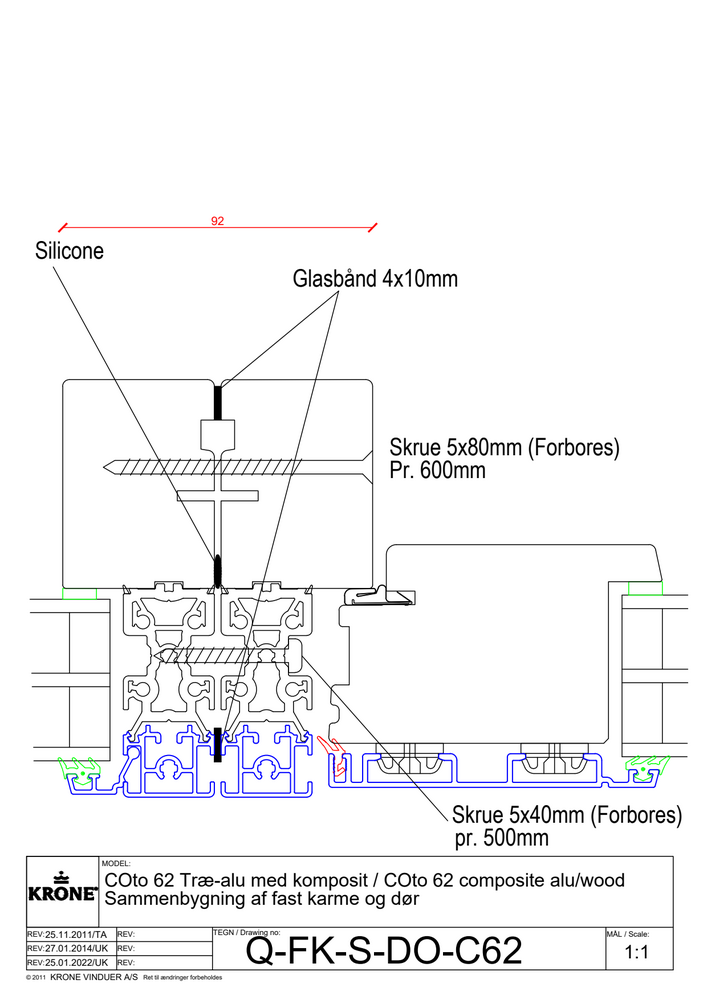

COto 62 træ/alu med komposit – Sammenbygning af faste karme og dør
FK<br /><br />
