Tegninger

Oversigt over snittegninger af KRONE Energy

Her finder du snittegninger for KRONE Energy
Snittegningerne kan downloades som DWG- og PDF-filer og kan frit benyttes til projektering med KRONE.

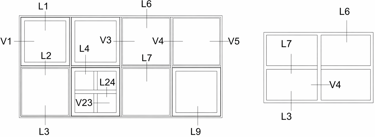

Oversigt over snittegninger af ENERGY
Indadg. vinduesramme, 45 mm, overkarm, softline-profil
L1
Fast glas, 63 mm, vandret, softline-profil
L2
Fast glas, 45 mm, bundkarm, softline-profil
L3
COto ENERGY Karm, fast glas, 45 mm, overkarm, softline
L4
COto ENERGY karm, fast glas, 45 mm, overkarm, softline profil
L6
COto ENERGY post, fast glas, 63 mm, vandret, softline profil
L7
COto ENERGY karm, indadgående vinduesramme, 45 mm, bundkarm, softline profil
L9
COto ENERGY 60 mm vandret sprosse
L24
COto ENERGY karm, indadgående vinduesramme, 45 mm, venstre sidekarm, softline profil
V1
COto ENERGY 63 post, fast glas, indadgående vinduesramme, 63 mm, lodret
V3
COto ENERGY 63/123 post, fast glas, 63 mm, lodret, softline profil
V4
COto ENERGY karm, fast glas, 45 mm, højre sidekarm, softline profil
V5
COto ENERGY 60 mm lodret sprosse
V23

Oversigt over snittegninger af KRONE Energy Shade

Her finder du snittegninger for KRONE Energy Shade
Snittegningerne kan downloades som DWG- og PDF-filer og kan frit benyttes til projektering med KRONE.

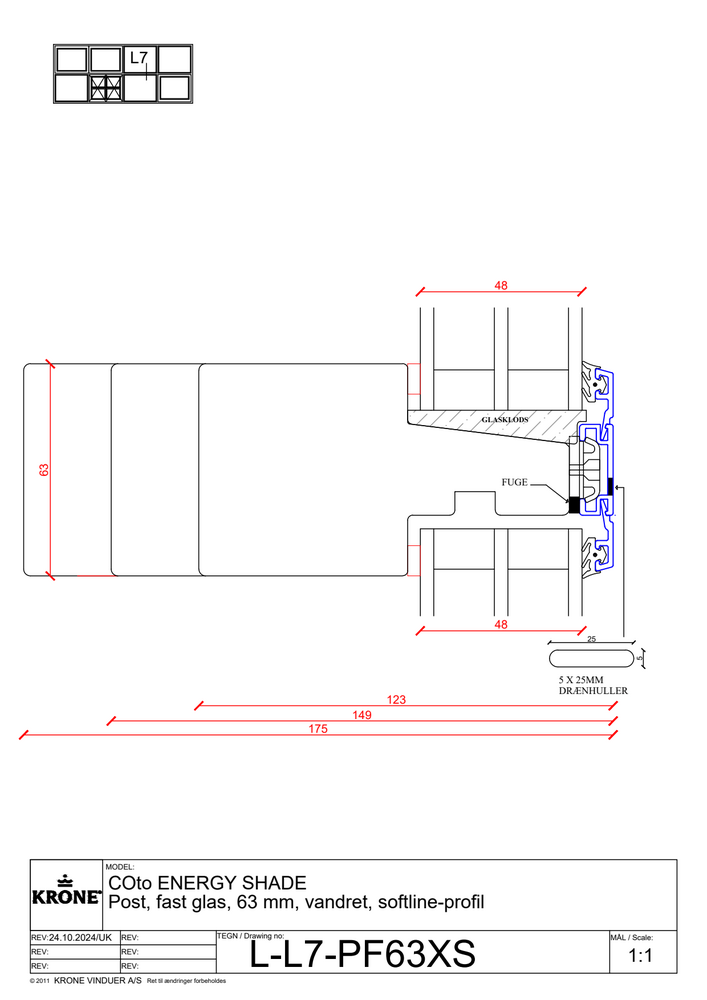

COto62 Energy Shade – Post med fast glas, 63 mm, vandret, softline-profil
L7

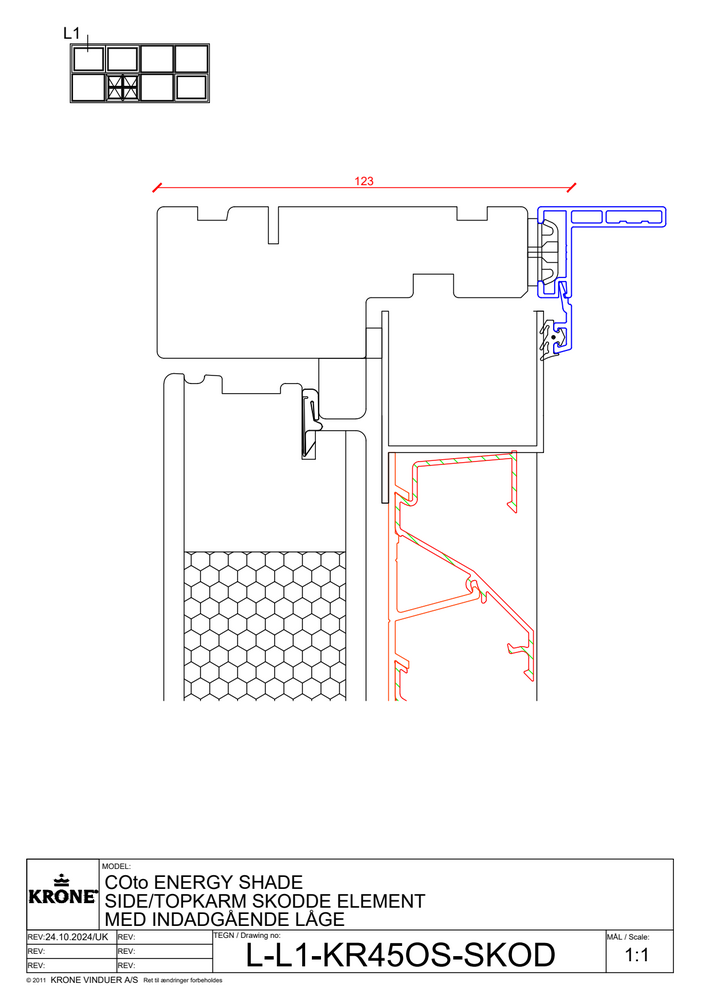

COto62 Energy Shade – Side/topkarm skoddeelement med indadgående låge
L1

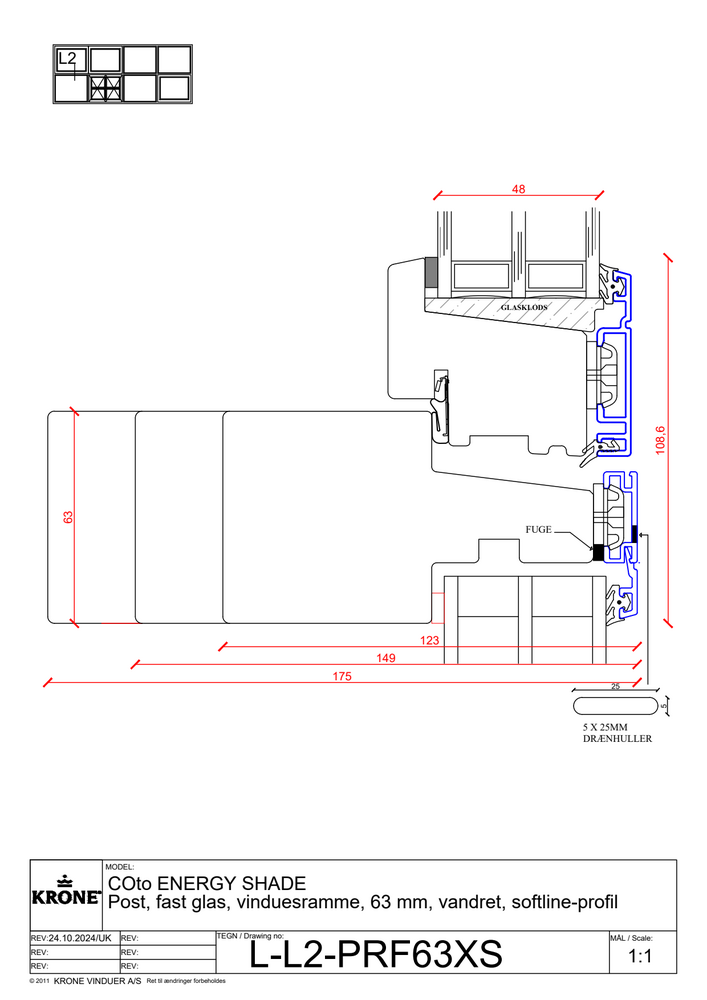

COto62 Energy Shade – Post, fast glas og vinduesramme, 63 mm, vandret, softline-profil
L2

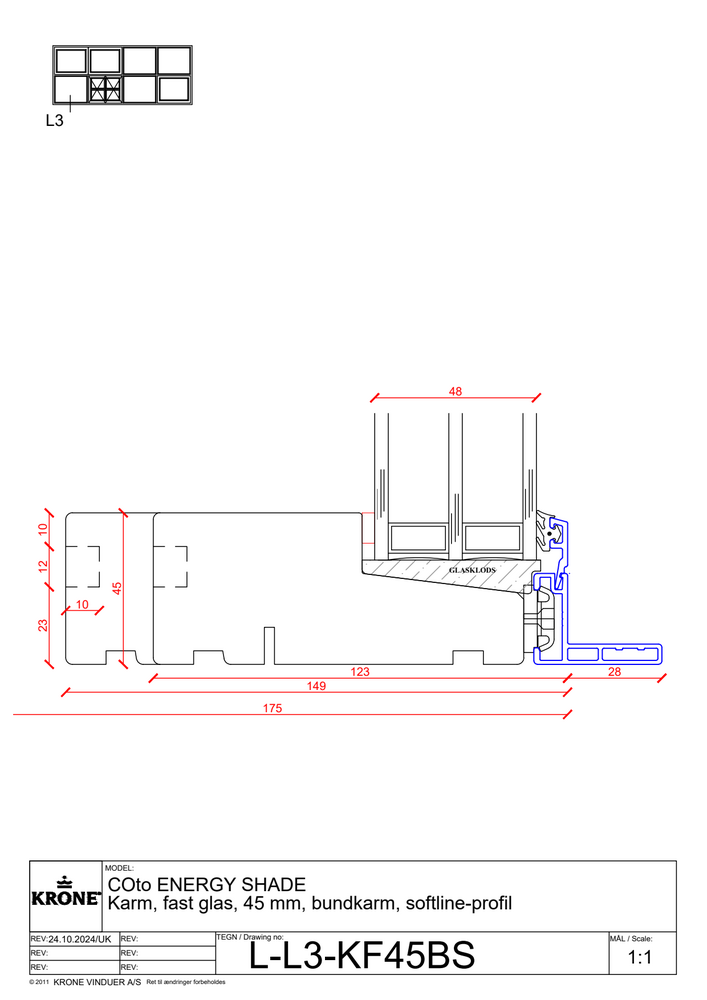

COto62 Energy Shade – Karm med fast glas, 45 mm, bundkarm, softline-profil
L3

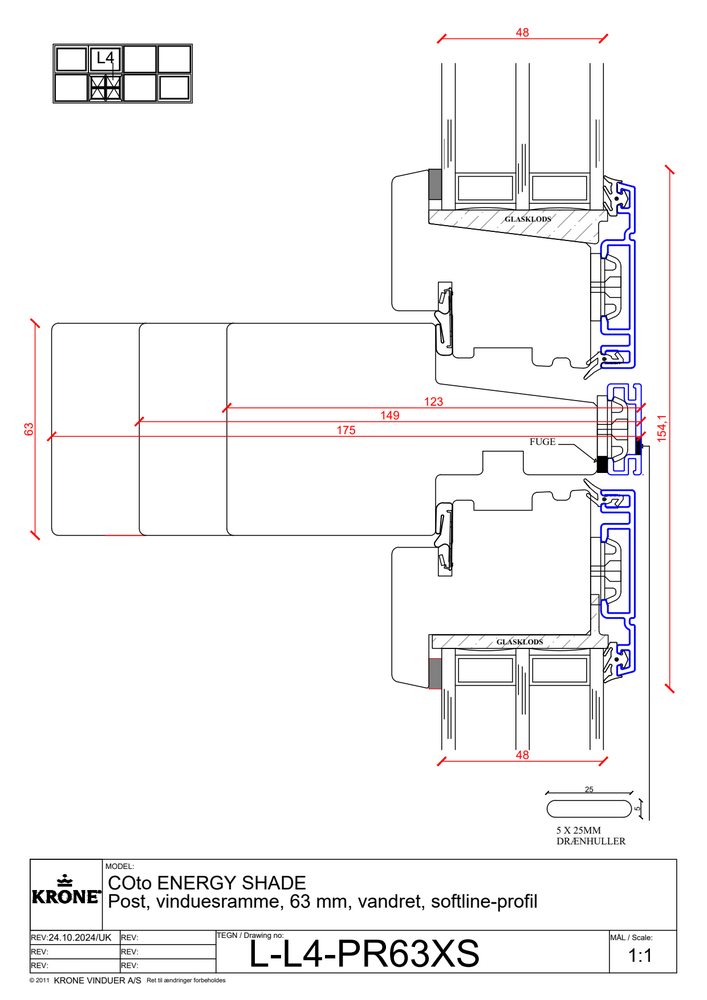

COto62 Energy Shade – Post og vinduesramme, 63 mm, vandret, softline-profil
L4

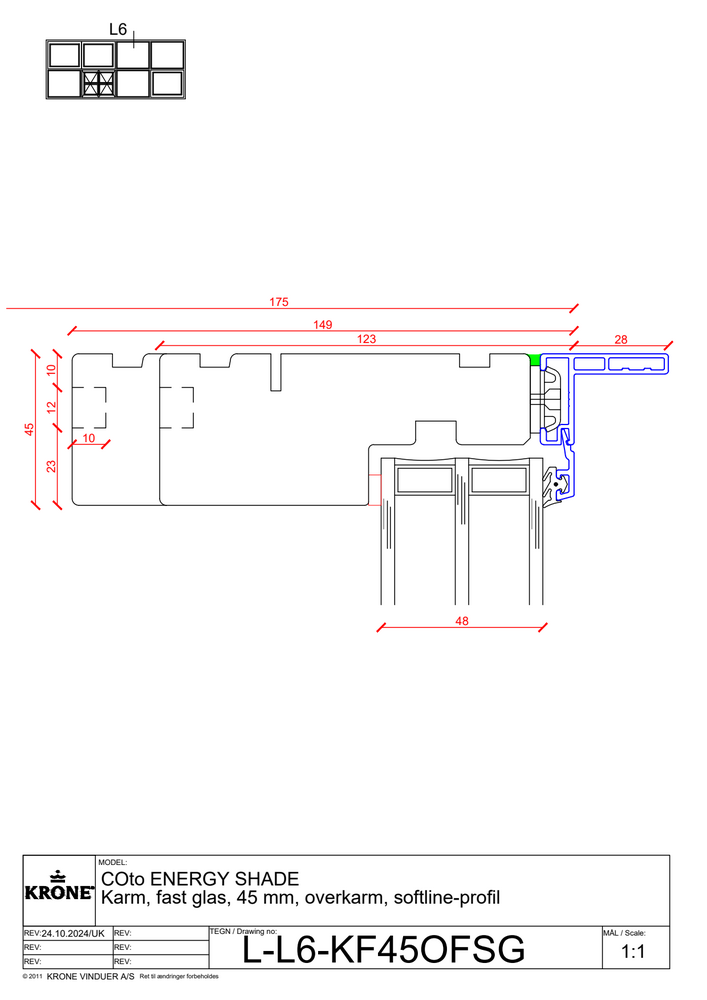

COto62 Energy Shade – Karm med fast glas, 45 mm, overkarm, softline-profil
L6

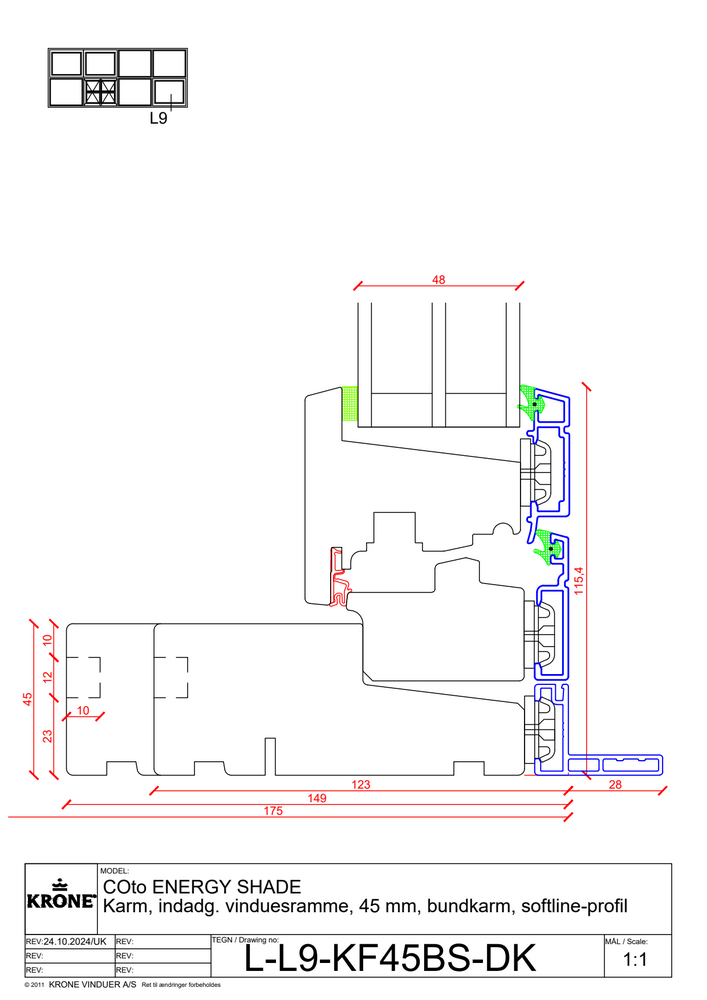

COto62 Energy Shade – Karm og indadgående vinduesramme, 45 mm, bundkarm, softline-profil
L9

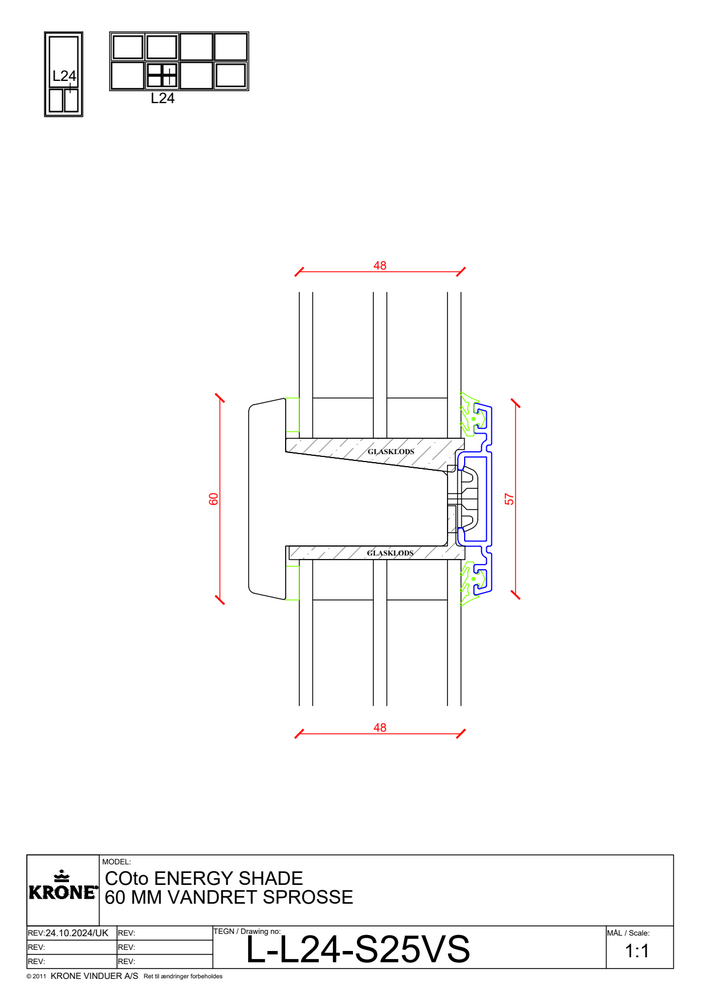

COto62 Energy Shade – 60 mm vandret sprosse
L24

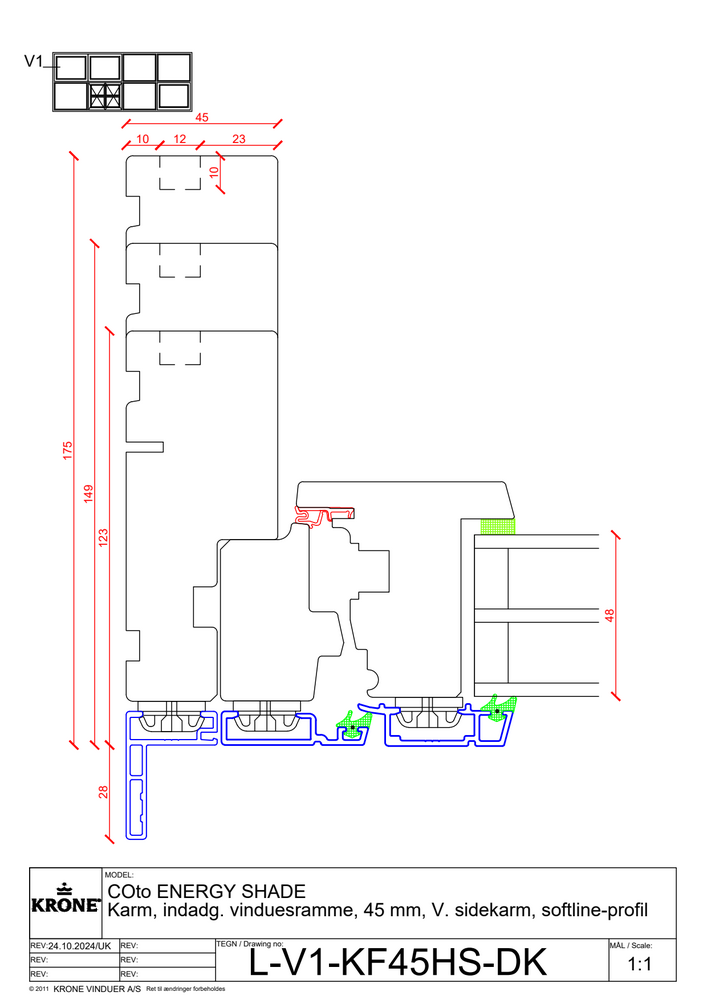

COto62 Energy Shade – Karm og indadgående vinduesramme, 45 mm, venstre sidekarm, softline-profil
V1

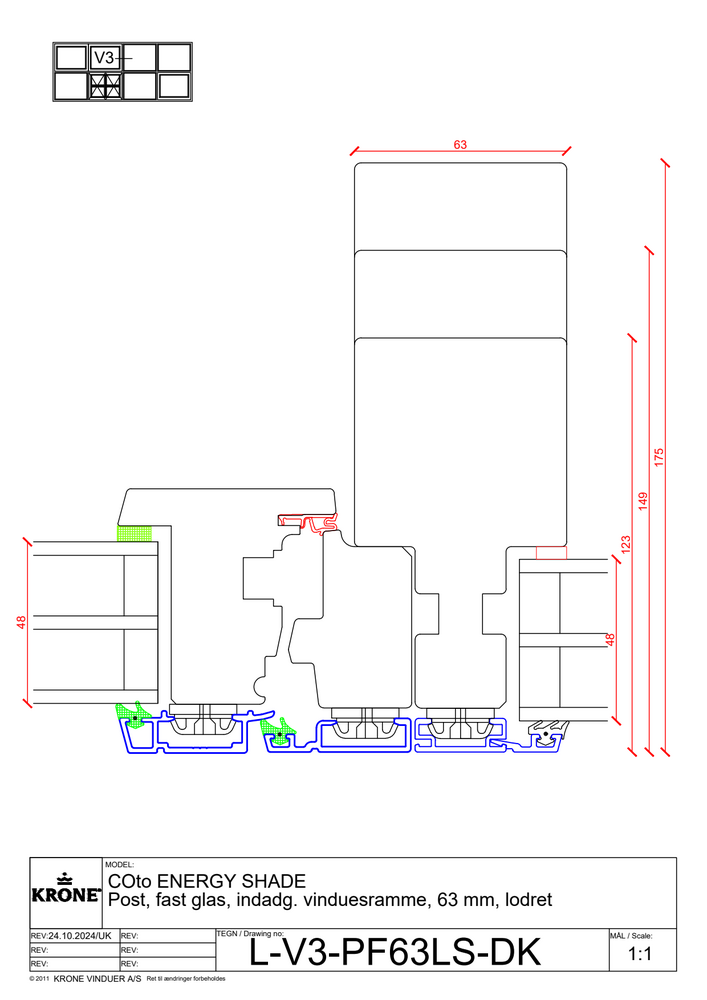

COto62 Energy Shade – Post, fast glas og indadgående vinduesramme, 63 mm, lodret
V3

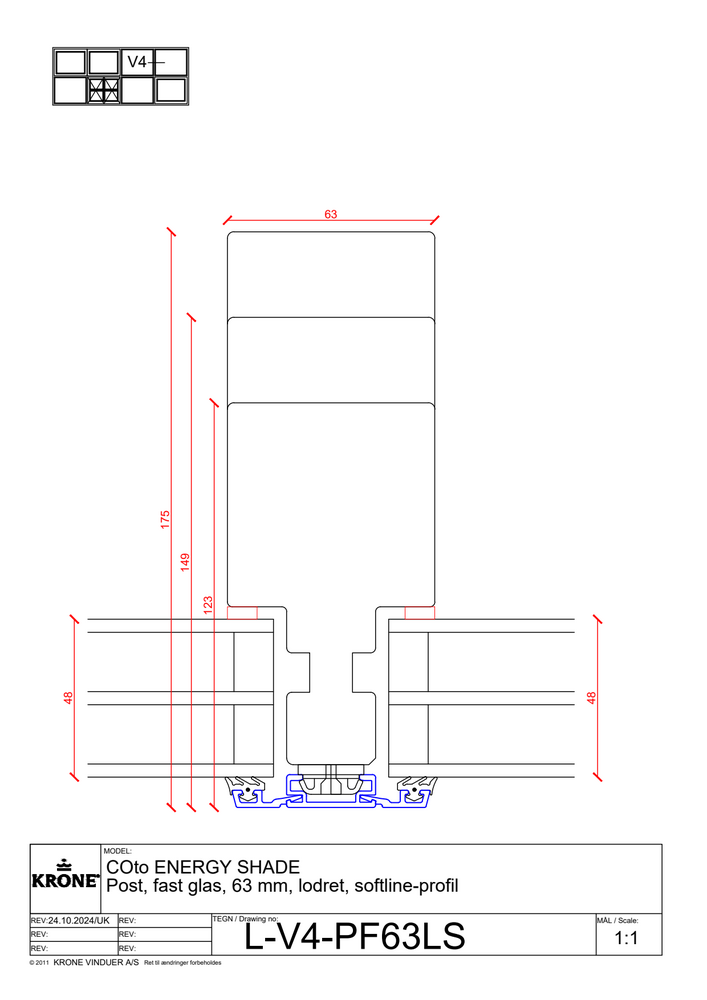

COto62 Energy Shade – Post med fast glas, 63 mm, lodret, softline-profil
V4

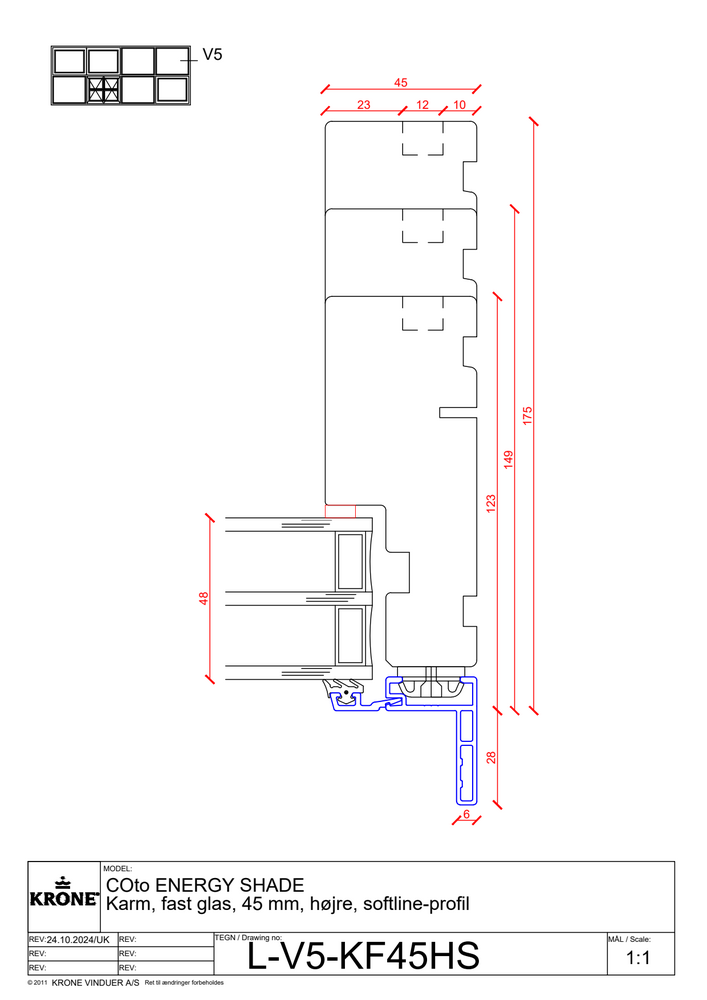

COto62 Energy Shade – Karm med fast glas, 45 mm, højre, softline-profil
V5

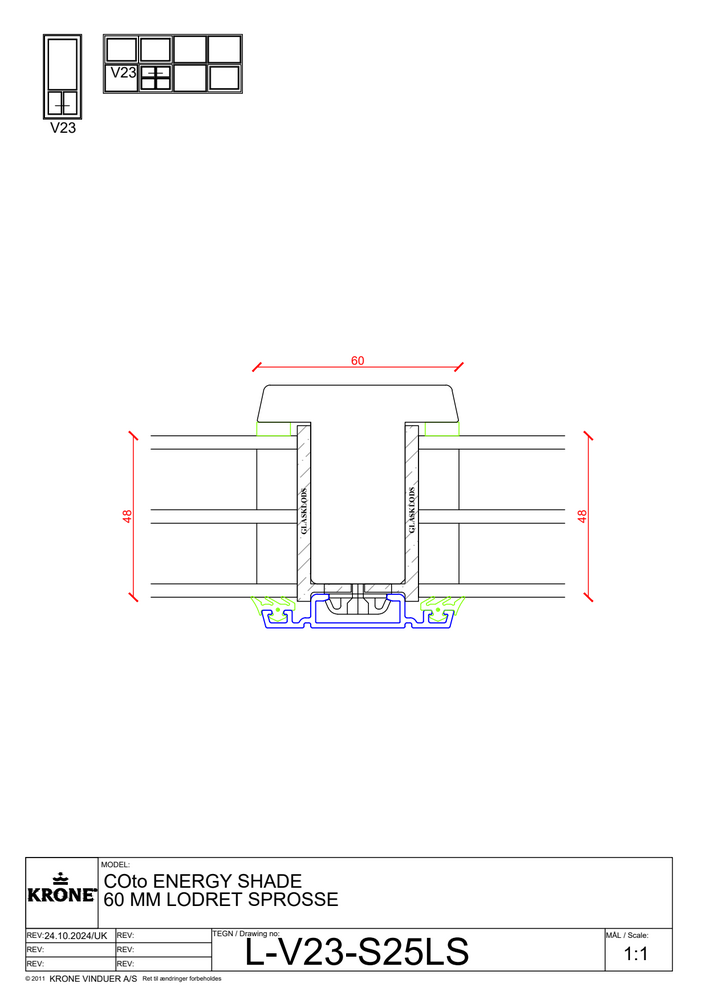

COto62 Energy Shade – 60 mm lodret sprosse
V23

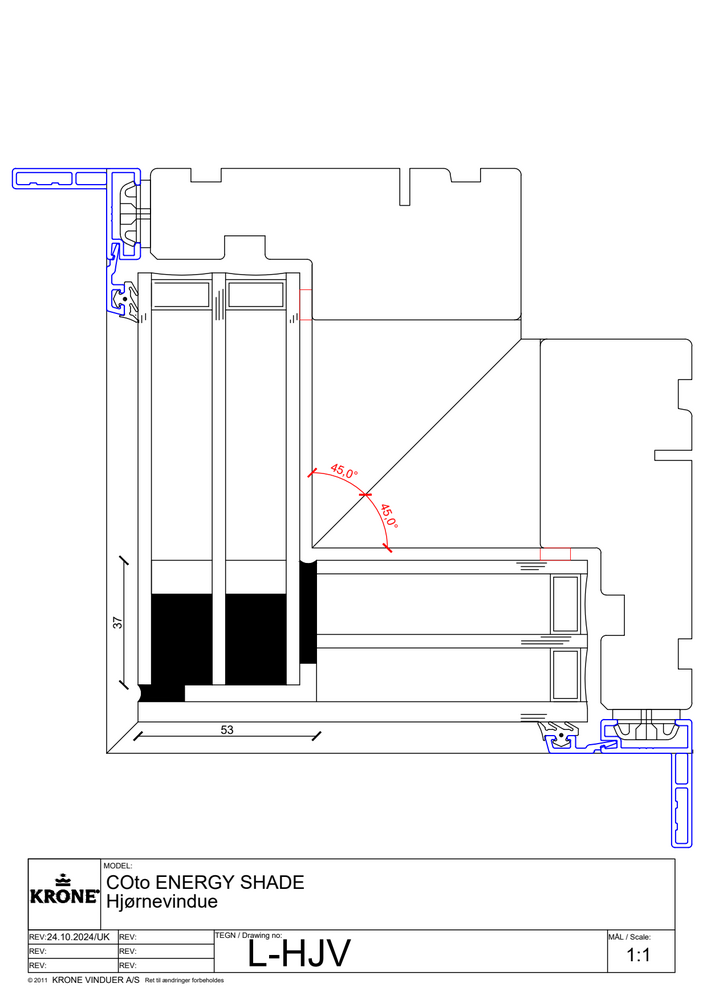

COto62 Energy Shade – Hjørnevindue
L-HJV
