KRONE Produktdatabase | Vinduer og døre

Oversigt over snittegninger af KRONE COto62

Her finder du snittegninger for KRONE COto62.
Tegningerne kan downloades som DWG- eller PDF-filer og er frit tilgængelige ved projektering med KRONE vinduer.

L20

COto 62 træ/alu med komposit – Karm, dørramme, 44 mm, hårdttræsbundtrin, indadgående, Softline profil

L22

COto 62 træ/alu med komposit – Halvdør, vandret, Softline profil

L23

COto 62 træ/alu med komposit – 25 mm vandret klæbesprosse

L24

COto 62 træ/alu med komposit – Post, udadgående dørramme/fast glas, 63 mm, vandret, Softline profil

L26

COto 62 træ/alu med komposit – Midtersnit, dreje/kip vindue uden lodpost

COto 62 træ/alu med komposit – Karm, dørramme, 45 mm, venstre, Softline profil, indadgående

V20

COto 62 træ/alu med komposit – Dobbeltdør, lodret, indadgående, Softline profil

V22

COto 62 træ/alu med komposit – Sprosse, fast glas, 60 mm, lodret, Softline profil

V23

COto 62 træ/alu med komposit – Karm, dørramme, 45 mm, højre, Softline profil, indadgående

V24

Hjørnesamling

COto 62 træ/alu med komposit – Sammenbygning af faste karme og dør

Sammenbygning af faste karme<br />

Greb, cylindre samt hængselsplaceringer

Oversigt over snittegninger af KRONE COto62 Shade

Her finder du snittegninger for KRONE Energy Shade
Snittegningerne kan downloades som DWG- og PDF-filer og kan frit benyttes til projektering med KRONE.

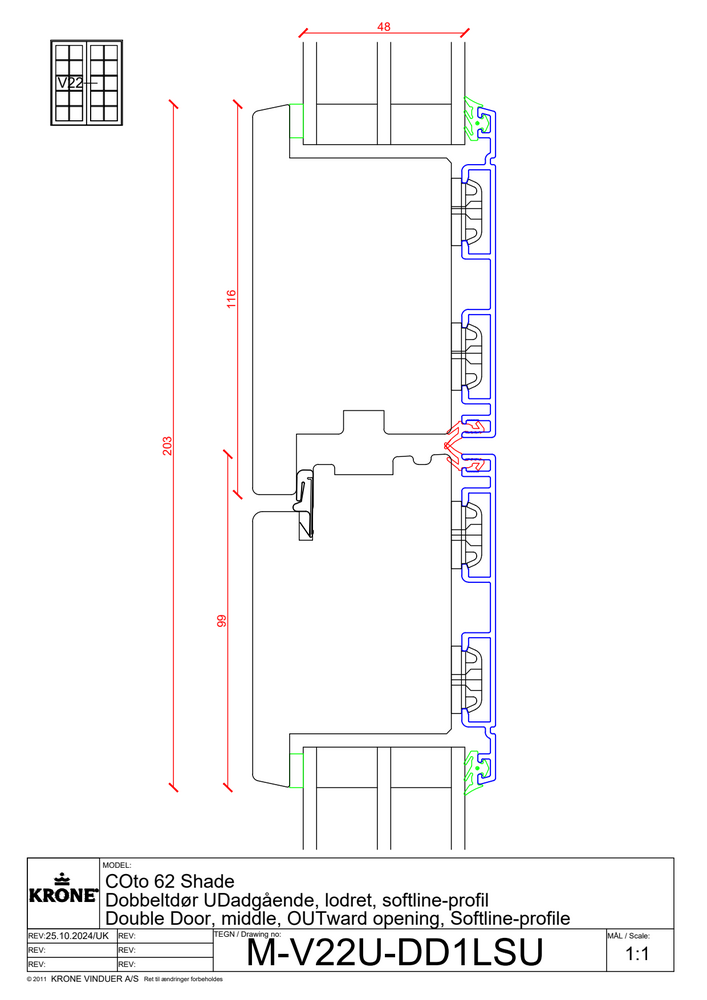

COto62 Shade – Dobbeltdør, udadgående, lodret, softline-profil
