Oversigt over snittegninger af Flex

Her finder du snittegninger for KRONE Flex.
Tegningerne kan downloades som DWG- eller PDF-filer og er frit tilgængelige ved projektering med KRONE vinduer.

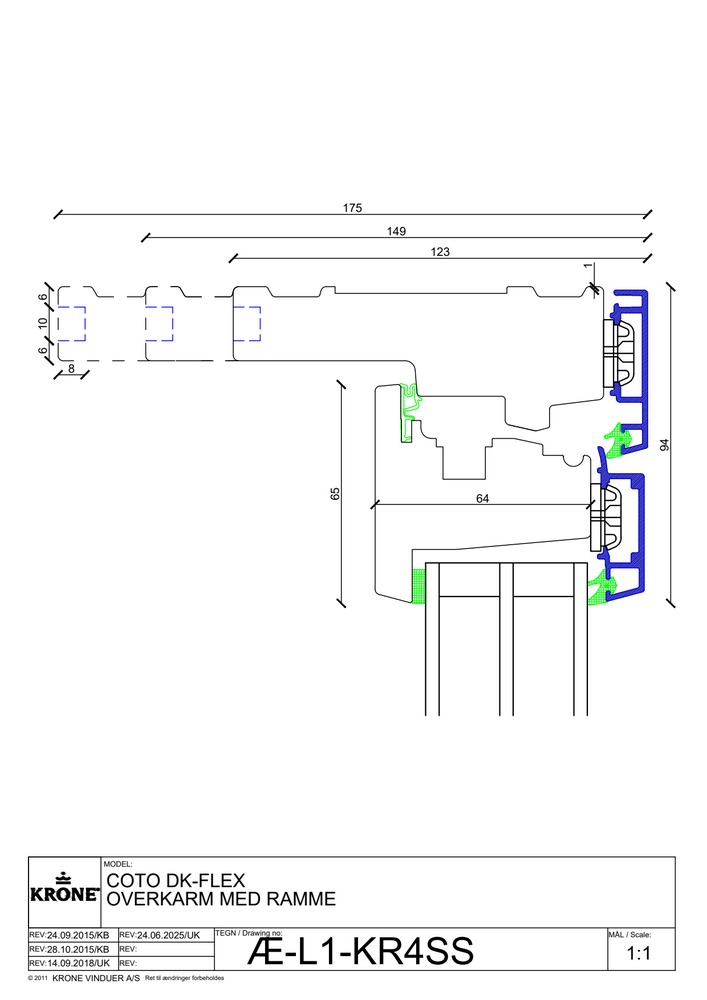

COto DK-FLEX overkarm med ramme

L1

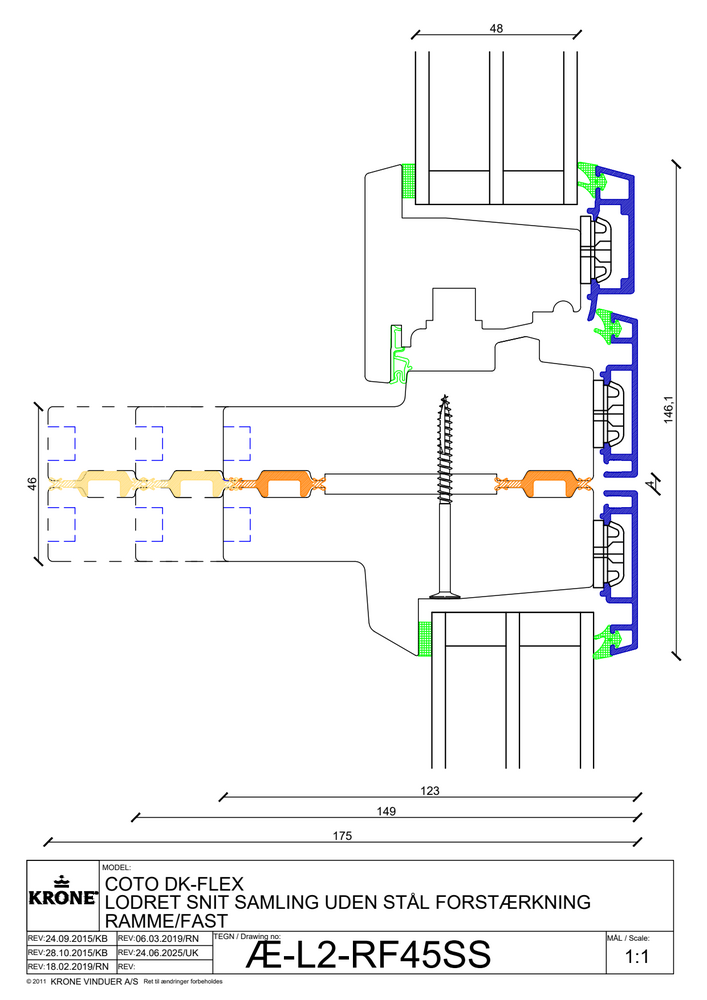

COto DK-FLEX lodret snit, samling uden stålforstærkning, ramme/fast

L2

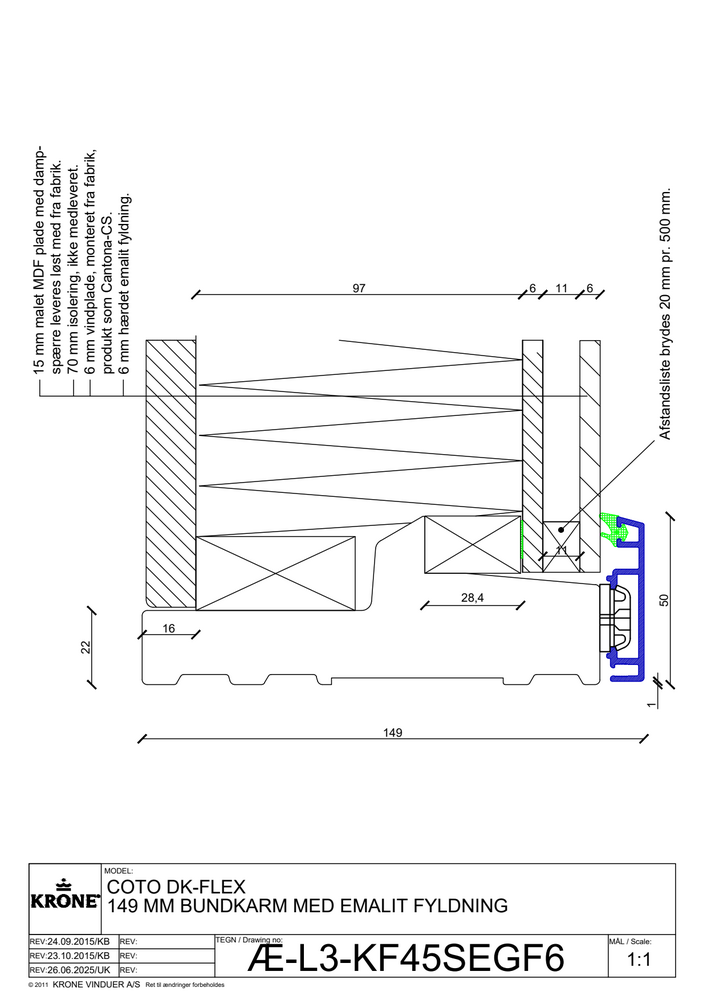

COto DK-FLEX 149 mm bundkarm med emalit fyldning

L3

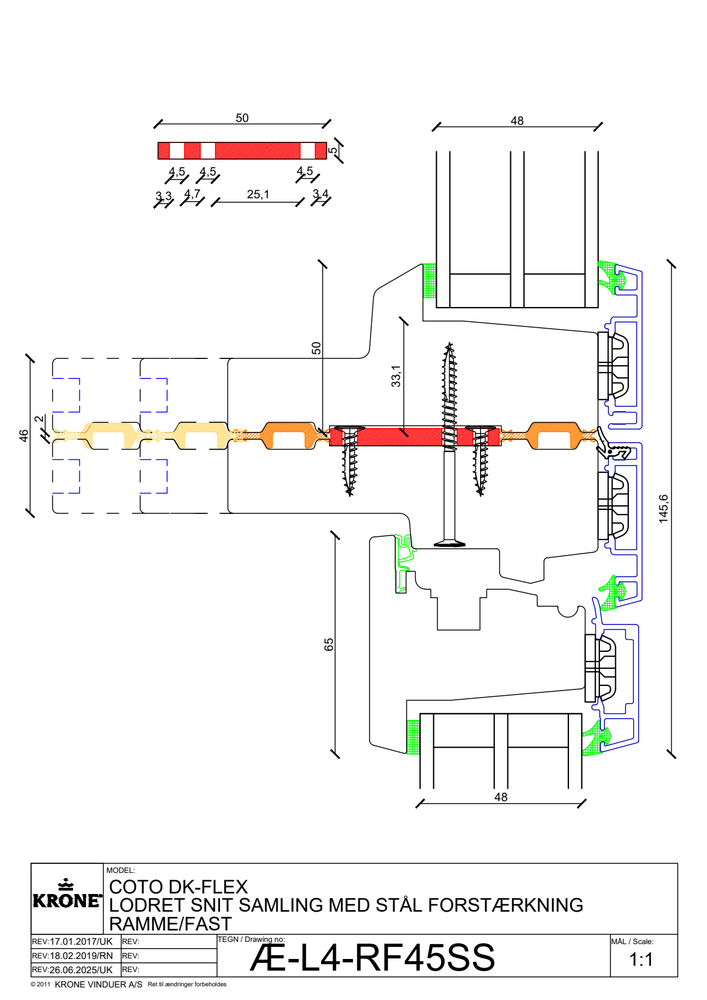

COto DK-FLEX lodret snit, samling med stålforstærkning, ramme/fast

L4

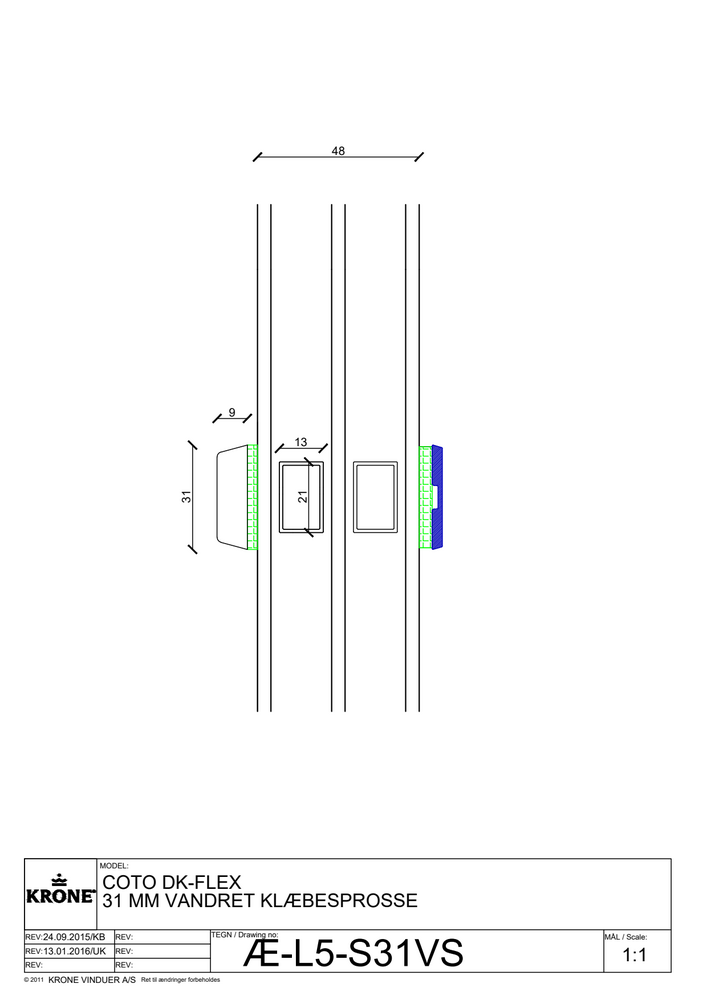

COto DK-FLEX 31 mm vandret klæbesprosse

L5

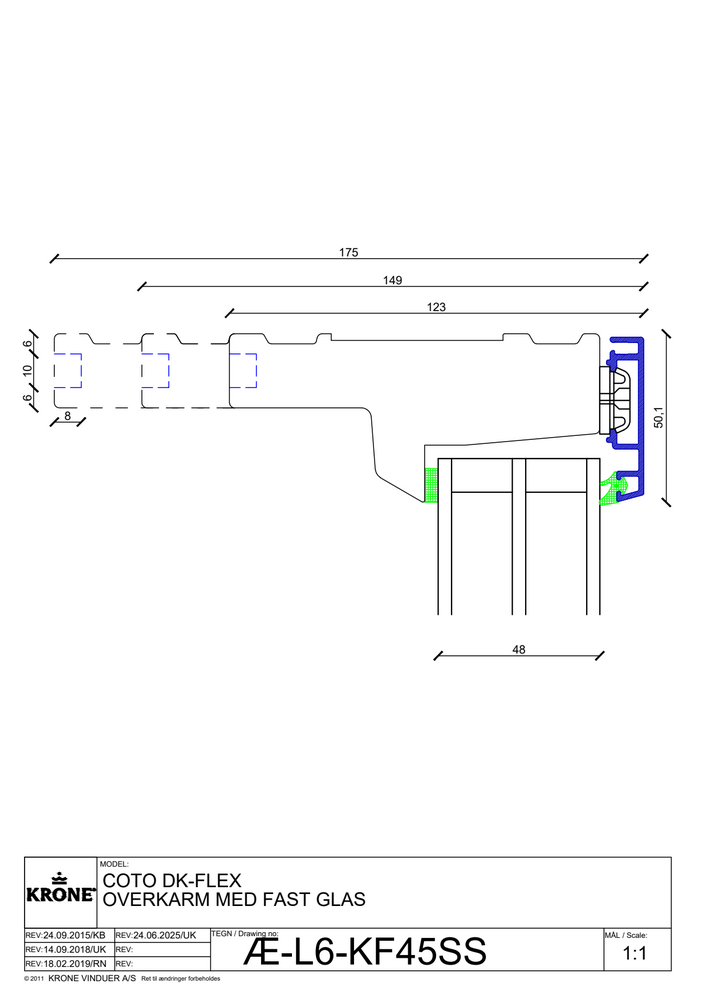

COto DK-FLEX overkarm med fast glas

L6

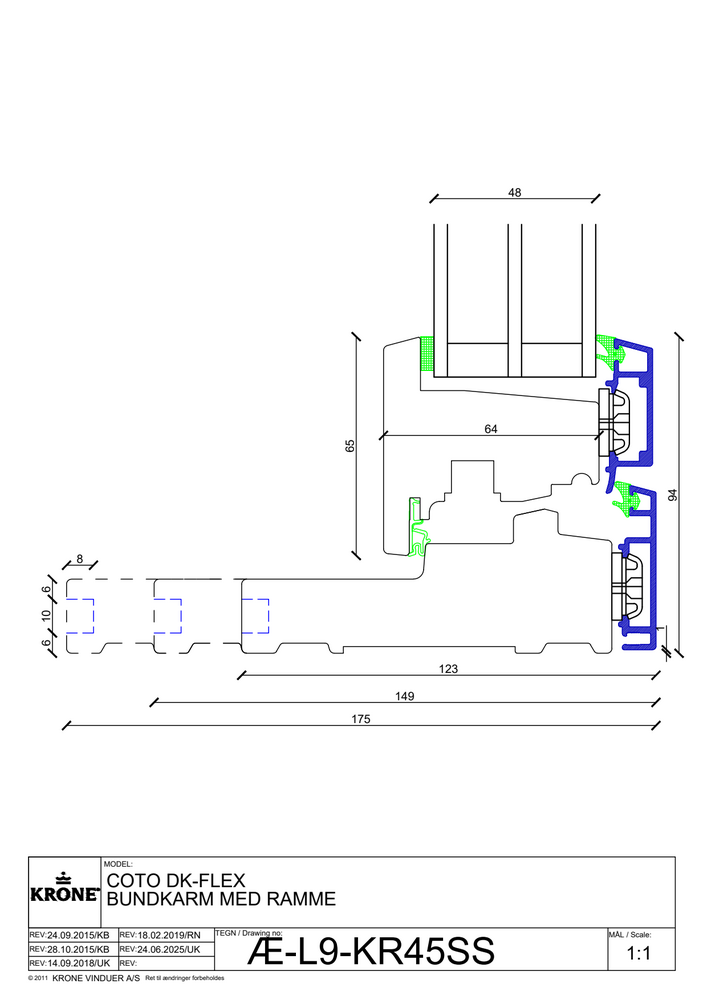

COto DK-FLEX bundkarm med ramme

L9

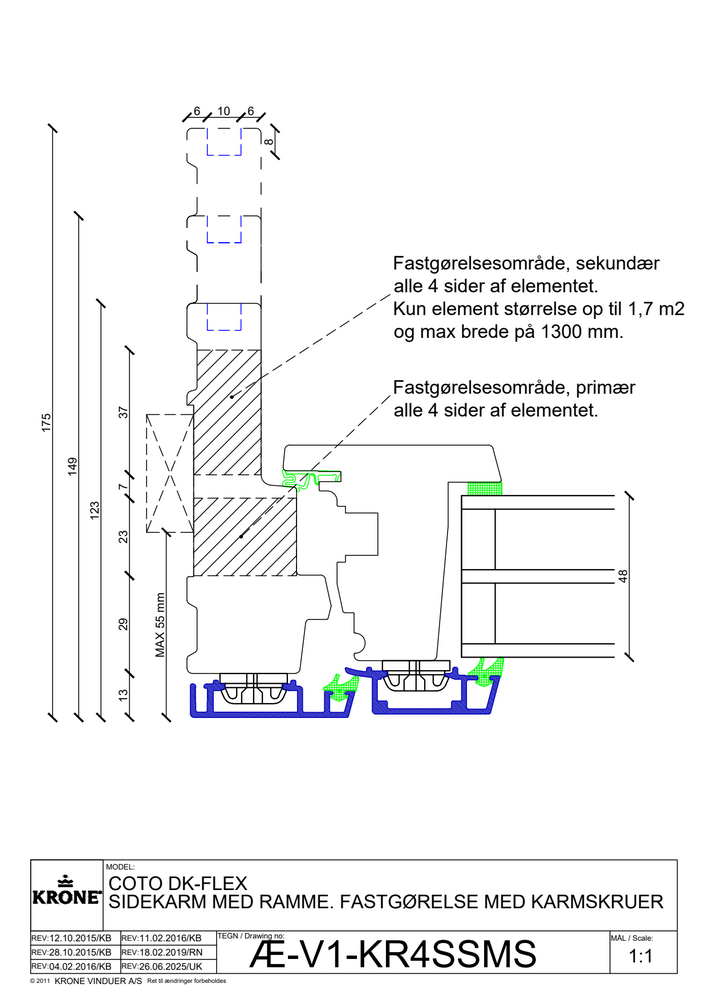

COto DK-FLEX sidekarm med ramme, fastgørelse med karmskruer

V1

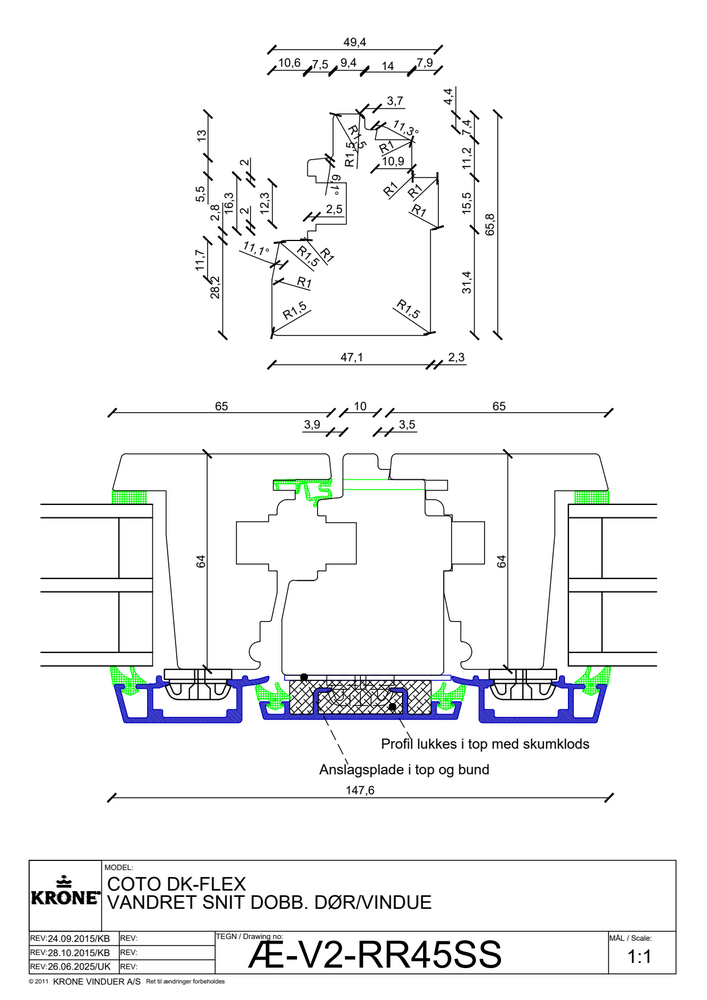

COto DK-FLEX vandret snit, dobbelt dør/vindue

V2

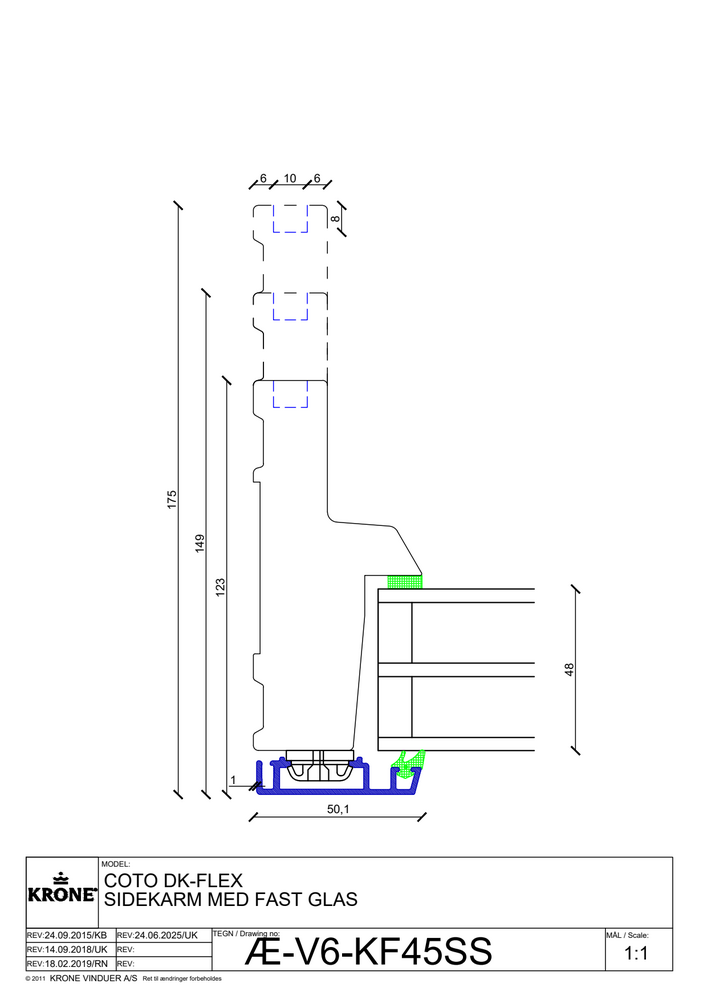

COto DK-FLEX sidekarm med fast glas

V6

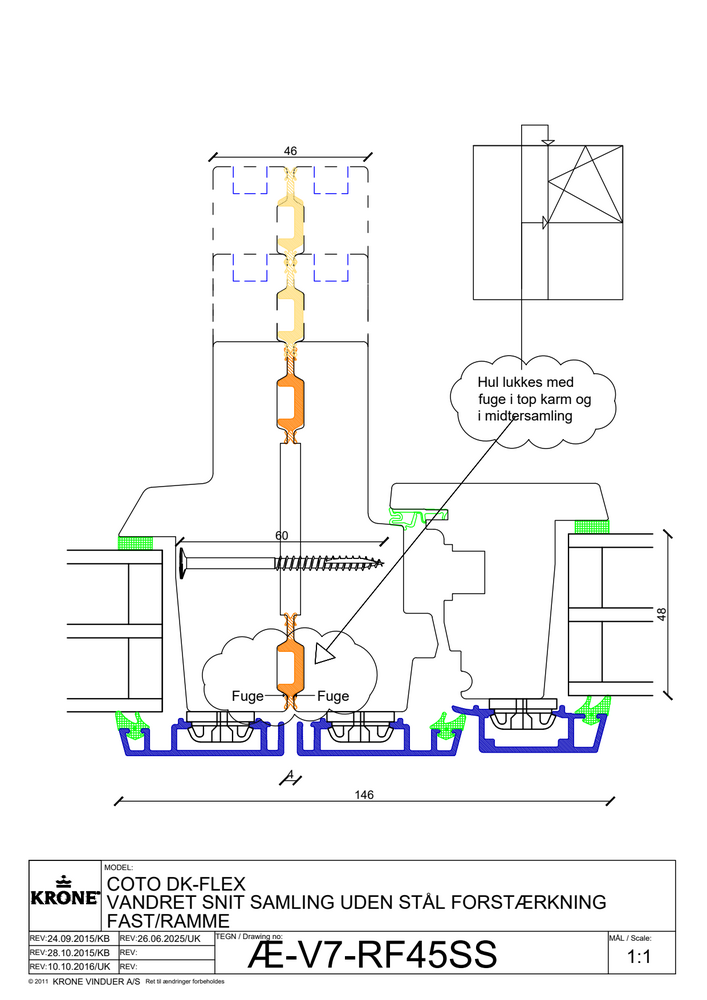

COto DK-FLEX vandret snit, samling uden stålforstærkning, fast/ramme

V7
